SiC keramiskt membran har högt flöde, hög korrosionsbeständighet, enkel rengöring och lång livslängd, vilket gör det lämpligt för ett brett spektrum av applikationer. JMFILTEC:s produkter har framgångsrikt använts i högstandardrening av dricksvatten, för-behandling av avsaltning av havsvatten, separering och återvinning av specialmaterial, djuprening och återanvändning av avloppsvatten, avloppsvatten och andra scenarier för återanvändning av avloppsvatten. Här är några fallstudier vi har gjort:
Fall 1
Avsaltning av havsvattenRO Förbehandling
Projektnamn: 28800 m³/d Ningbo avsaltningsprojekt:
Detta system är ett avsaltningssystem med en vatteneffekt på 28800 m3/d. Råvattnet tas från havsvattnet i Zhejiangs kustområde. Det producerade vattnet används främst till vattenbruk. Vattenkvaliteten uppfyller de olika indikatorerna som anges i "Vattenkvalitetsstandarden för avsaltningsprodukter" HY/T 247-2018.
Det producerade vattnet i avsaltningssystemet antar ultraviolett cirkulationssterilisering och transporteras till ägarens vattenpunkt med en konstant tryckpump med variabel frekvens.

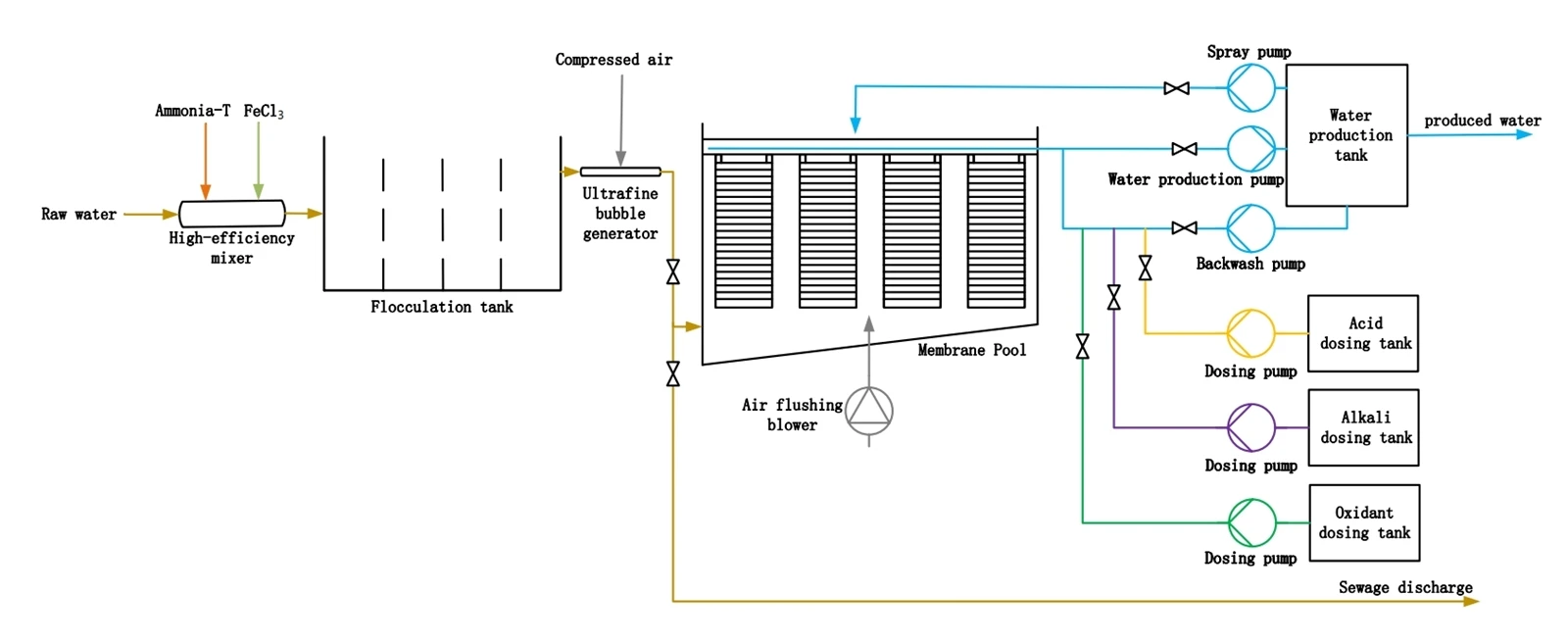

Processflödesschema för ultrafiltreringsmembranförbehandling:
Avsaltningsprocess:
Havsvatten → Kiselkarbid plattplåtsmembransystem→ Kiselkarbid plattplåtsmembran vattenproduktionspump→ Ultraviolett steriliseringsenhet→ Kiselkarbid plattplåtsmembran vattenproduktionspool→ RO boosterpump→ RO säkerhetsfilter→ RO högtryckspump→ RO-enhet (inklusive energiåtervinningsanordning och RO)→ RO vattenproduktionspool
Det sura-basiga avloppsvattnet som genereras av ultrafiltrering och kemisk rengöring med omvänd osmos släpps ut efter neutralisering genom neutraliseringssystemet.
Projektfördelar:
● Det första korta-processavsaltningsförbehandlingsprojektet i Kina, som använder mikro-koagulering + platt keramiskt membran direktfiltreringsprocess, som ersätter den traditionella processen att lägga till läkemedel flockulering sedimentering + sandfiltrering + multi-mediafiltrering + ultrafiltrering.
● Det första applikationsprojektet för kiselkarbidmembran inom vattenbruk i Kina.
● Det största keramiska membranapplikationsprojektet för förbehandling av avsaltning i Kina.
● Energibesparing och förbrukningsminskning, markbesparing.
Råvattenkvalitet:
Råvattnet i detta projekt är havsvatten.
Havsvattenkvalitetstabell:
|
Parameter |
Prov 1 |
Prov 2 |
Prov 3 |
Prov 4 |
Prov 5 |
|
datum |
2/12/2020 |
7/01/2021 |
07/01/2021 |
04/02/2021 |
26/04/2021 |
|
månkalender |
18 |
24 |
24 |
23 |
15 |
|
tidvatten in eller ut |
i |
i |
i |
ut |
i |
|
läge i tidvattnet |
topp |
ner |
|
|
mitten |
|
vatten temp grad |
17 grader |
11 grader |
11 grader |
15 grader |
18 grader |
|
Salthalt %.(Salthalt= NaCl*1,6488) |
10.2 |
22.1 |
18.35 |
18.46 |
27.85 |
|
SS mg/L |
574 |
<4 |
272 |
106.8 |
326 |
|
pH |
7.9 |
8.03 |
7.86 |
7.92 |
8.24 |
|
DO mg/L |
6.74 |
5.54 |
4.4 |
4.6 |
7.1 |
|
COD mg/L |
2.53 |
1.62 |
52 |
49 |
2.83 |
|
NH3-N mg/L |
0.123 |
0.09 |
0.21 |
0.29 |
0.0118 |
|
Icke-jonisk ammoniak mg/L |
<0.01 |
0.0019 |
|
|
0.0006 |
|
INGA2-N |
<0.002 |
0.003 |
ND (ej upptäckt (mindre än MDL)) |
ND |
0.0046 |
|
INGA3-N mg/L |
0.618 |
0.09 |
ND |
ND |
0.47 |
|
DIN mg/L (DIN=(NH3-N)+(NEJ3- N )+(NEJ2-N)) |
0.741 |
0.183 |
0.21 |
0.29 |
0.486 |
|
DIP mg/L |
0.04 |
0.01 |
0.026 |
0.04 |
0.032 |
|
Cl- mg/L |
1.60*104 |
1.96*104 |
22320 |
23260 |
1.58*104 |
|
SÅ42-mg/L |
1.90*103 |
1.95*103 |
2657 |
2833 |
1.08*103 |
|
K mg/L |
276 |
297 |
378 |
407 |
446 |
|
Na mg/L |
7.06*103 |
7.60*103 |
11129 |
11198 |
12600 |
|
Ca mg/L |
10 |
302 |
392 |
421 |
197 |
|
Mg mg/L |
866 |
891 |
1045 |
1164 |
366 |
|
Parameter |
Prov 1 |
Prov 2 |
Prov 3 |
Prov 4 |
Prov 5 |
|
Mg mg/L |
866 |
891 |
1045 |
1164 |
366 |
|
Al mg/L |
0.023 |
0.01 |
ND |
ND |
0.014 |
|
Fe mg/L |
0.006 |
<0.0045 |
0.001 |
0.011 |
0.0011 |
|
Mn mg/L |
<0.0005 |
0.0038 |
0.004 |
0.003 |
ND |
|
Cu mg/L |
0.012 |
<0.009 |
0.009 |
0.011 |
0.001 |
|
Zn ug/L |
51 |
48.8 |
100 |
120 |
5.4 |
|
Pb ug/L |
0.34 |
<0.03 |
0.4 |
0.8 |
0.1 |
|
Cd ug/L |
0.22 |
0.07 |
0.2 |
ND |
0.06 |
|
Hg ug/L |
<0.007 |
<0.007 |
ND |
ND |
0.028 |
|
B mg/L |
|
3.00 |
|
|
|
|
TDS mg/L |
|
|
|
|
29400 |
RO-producerat vatten krävs för att uppfylla alla indikatorer som specificeras i "Seawater Desalination Product Water Quality Standard" HY/T 247-2018.
Fall 2
Klor Alkali Kemisk saltlakeraffinering

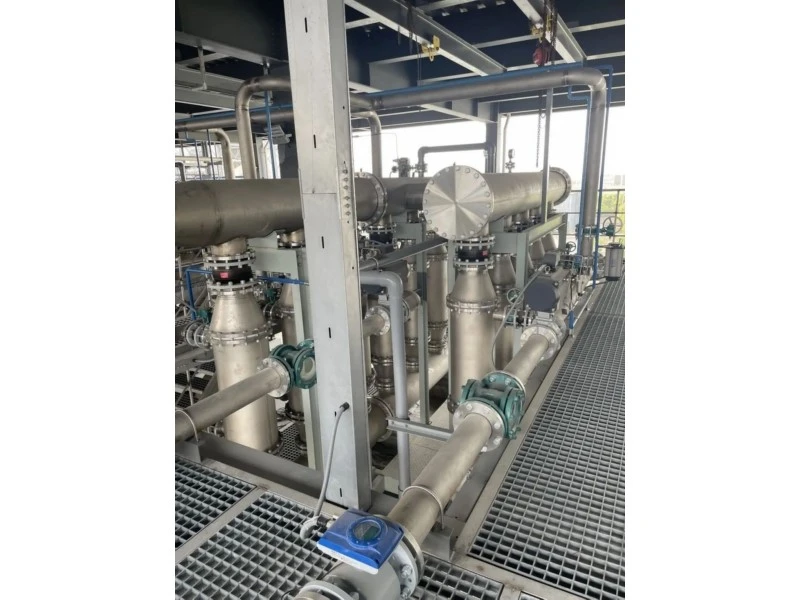

Transformation på 240m3/h primärt saltlakeraffinerande organiskt membransystem till kiselkarbidmembransystem
Appliceringen av kiselkarbidmembran i en saltlösningsanläggning i ett kloralkaliföretag i Ningbo. På grund av att den ursprungliga Kai-membranutrustningen når sin livslängd och höga underhållskostnader, samt begränsad markanvändning, har en ny 240m3/h kiselkarbidmembranutrustning installerades i den första fasen av renoveringen av saltlakeraffineringen i juli 2021. Investerings-, markbeläggnings- och driftskostnaderna minskade med hälften jämfört med traditionella keramiska membranprocesser. Efter tre månaders användning var vattenproduktionen stabil och saltlösningsindexet utmärkt. I februari 2023 installerades tre nya kiselkarbidmembranenheter i den andra fasen.
● Utrustningsparametrar
|
Namn |
Silikonkarbidmembran brinefilter |
|
Modell |
JM-240 Ti |
|
Huvudmaterial |
Ti |
|
Membrankomponenter |
JMtech SICT-31-19-1100-AD40 |
|
Antal membran |
915 stycken |
|
Fyllnadsmängd av membrankomponenter |
61 stycken |
|
Membrankomponentlayout |
6-5-4 |
|
Filterområde |
240 kvadratmeter |
|
Antal membranutrustning |
1 enhet |
● Faktiska driftdata
|
Rått salt |
Havssalt |
|
Temperatur |
50 grader |
|
Kalcium och magnesium |
0,6 ppm |
|
SS |
0,4 ppm |
|
Filterområde |
240 kvadratmeter |
|
Membranflöde |
Större än eller lika med 1000L/㎡h |
|
Vattenproduktion |
Större än eller lika med 240m³/h |
|
Membraninloppstryck |
0,30 MPa |
|
Backspolningstryck |
0,5 MPa |
|
Syra rengöringscykel |
>15 dagar |
Fall3
Syra flytande rening
En viss grupps 10m³/h olje-vattensepareringsprojekt som innehåller 30 viktprocent saltsyralösning
Fall 4
Minvattenbehandling
500 ton/timme gruvvatten kiselkarbid keramiskt kärnpelarmembransystem
Inflöde TLSS=50-2000ppm
Produktionsvatten TLSS ＜ 1ppm, grumlighet ＜ 0,2NTU
Fall5
Olja-vattenavskiljning

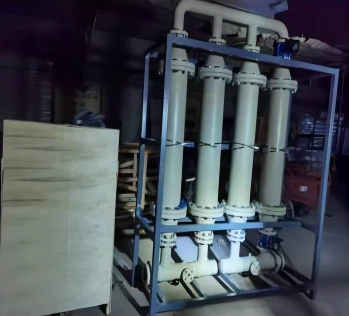

Projektnamn: 5m³/h saltlösningsolja och föroreningsborttagning rörformigt membranprojekt
Vatteninloppsparametrar::
Temperatur (medel, max, minimum): 40 grader /70 grader /5 grader
Fast innehåll: 1%
Oljehalt: 1%
Influent COD Större än eller lika med 10000ppm Huvudkemiska komponenter: natriumklorid, polysiloxan, natriummetoxid, natriumetoxid
Design:
● Enligt saltlösningsförhållandena och processkraven valdes det rörformade kiselkarbidmembranet från JMtech-SICT-40-4-37-1200-AD20.
● Med tanke på systemets arbetseffektivitet och bekvämligheten med senare drift och underhåll av systemet, ställs 2 uppsättningar utrustning upp. Ett enda system använder membrankomponenter med 19 kärnor, 2 membranskal och 2 strängar av arrangemang, och ett kemiskt rengöringssystem är inrättat.
● Elavgift ≈ 2 064 yuan/ton vatten.

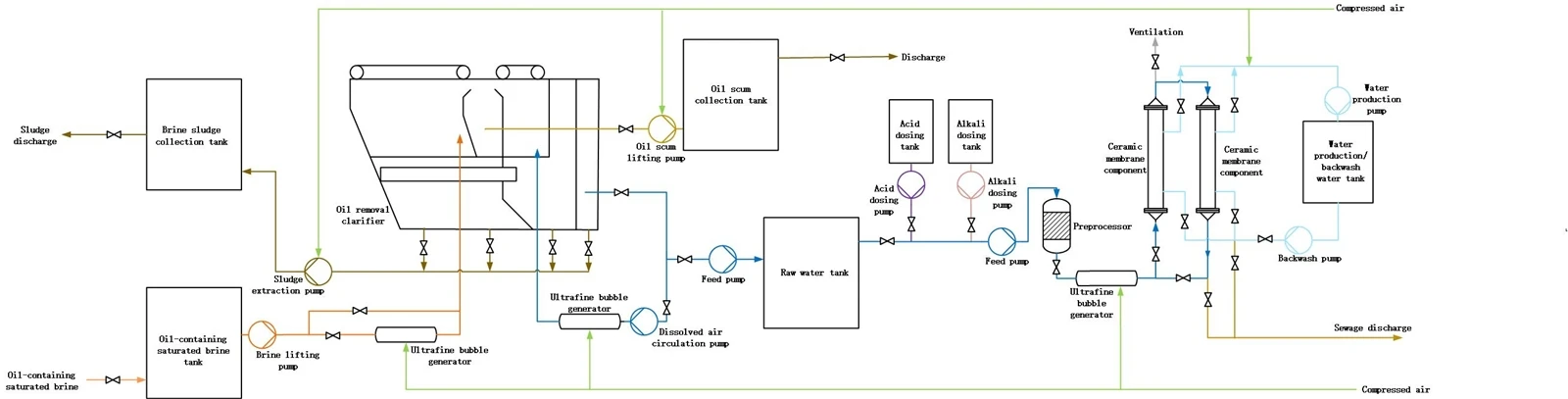

Processflödesschema:
Rörformigt membran ultrafiltreringssystem
Fall 6
Kranvattenrening med hög standard
Projektet 5 000 ton dricksvatten per dag
Processväg: flockningssedimentationstank →kiselkarbidkeramisk kärnkolonnmembran→ desinfektion→ produktionstank
